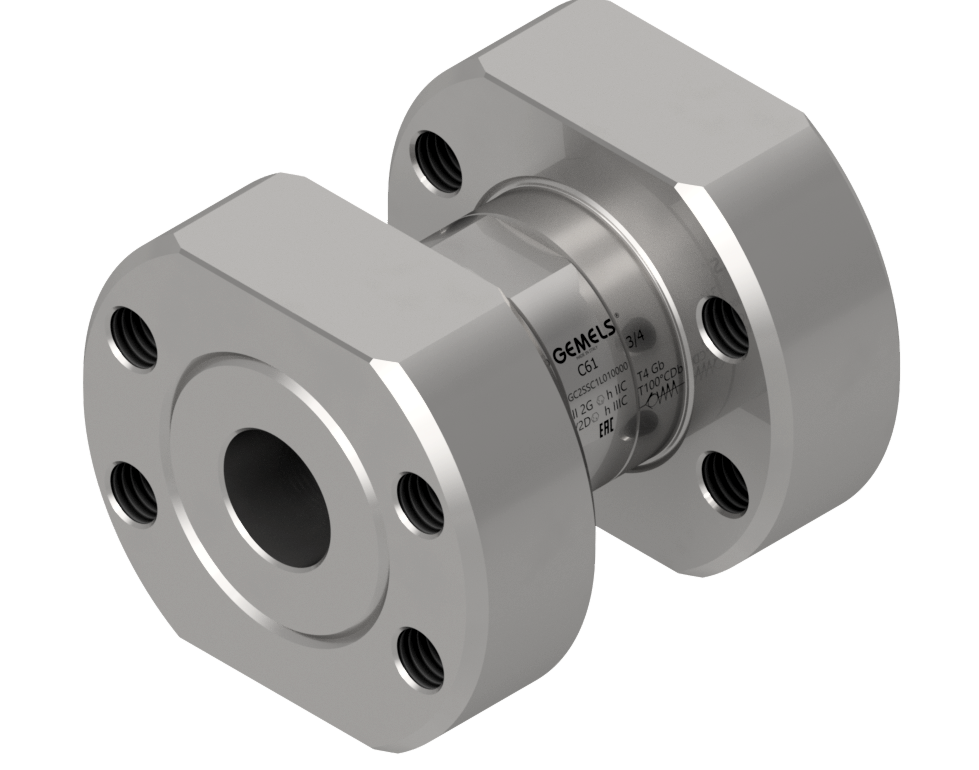

VANNE ANTI-RETOUR UNIDIRECTIONNELLE AVEC BRIDES

VUF / VUS

Valve pour le secteur naval

Fiche Technique

Acier au carbone
Type VANNE ANTI-RETOUR UNIDIRECTIONNELLE
Dimensions de DN13 à DN50
Filets SAE
Pression jusqu'à 420
Plage de température de -20°C jusqu'à +100°C
Acier inoxydable
Type VANNE ANTI-RETOUR UNIDIRECTIONNELLE
Dimensions de DN13 à DN50
Filets SAE
Pression jusqu'à 420
Plage de température de -30°C jusqu'à +100°C
pdf ( 966.38 KB )
Détails techniques
SAE J518 S6000 - F62
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2FFC6G0110000 VUF 1/2 F62 13 42 48 70 56 M8X1,25 13 1,027 38,1 17,5
GC2FFC7G0110000 VUF 3/4 F62 20 42 60 77 72 M10X1,5 19 1,419 50,8 23,8
GC2FFC8G0110000 VUF 1 F62 25 42 70 89 81 M10X1,5 25 2,214 52,4 26,2
GC2FFC9G0110000 VUF 1 1/4 F62 32 42 78 115 105 M10X1,5 32 4 58,7 30,2
GC2FFCAG0110000 VUF 1 1/2 F62 40 42 96 120 120 M12X1,75 38 5,4 69,8 35,7
GC2FFCBG0110000 VUF 2 F62 50 42 145 170 145 M20X2,5 48 9,9 96,78 44,49
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2FFC6G0440000 VUF 1/2 F62 13 42 48 70 56 M8X1,25 13 1,027 38,1 17,5
GC2FFC7G0440000 VUF 3/4 F62 20 42 60 77 72 M10X1,5 19 1,419 50,8 23,8
GC2FFC8G0440000 VUF 1 F62 25 42 70 89 81 M10X1,5 25 2,214 52,4 26,2
GC2FFC9G0440000 VUF 1 1/4 F62 32 42 78 115 105 M10X1,5 32 4 58,7 30,2
GC2FFCBG0440000 VUF 2 F62 50 42 145 170 145 M20X2,5 48 9,9 96,78 44,49
SAE J518 S3000 - C61
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2SSC0G0110000 VUS 1/2 C61 13 42 67 2,79 13 30,2 25,4 3,94 0,18
GC2SSC1G0110000 VUS 3/4 C61 20 42 80 2,79 19 38,1 31,75 3,94 0,885
GC2SSC2G0110000 VUS 1 C61 25 42 88 2,79 25 44,15 39,62 3,94 1
GC2SSC3G0110000 VUS 1 1/4 C61 32 42 96 2,79 31 50,8 44,45 3,94 1,1
GC2SSC4G0110000 VUS 1 1/2 C61 40 42 125 2,79 37 60,33 53,72 3,94 1,2
GC2SSC5G0110000 VUS 2 C61 50 42 146 2,79 47 71,42 63,25 3,94 2,3
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2SSC0G0440000 VUS 1/2 C61 13 42 67 2,79 13 30,2 25,4 3,94 0,18
GC2SSC1G0440000 VUS 3/4 C61 20 42 80 2,79 19 38,1 31,75 3,94 0,885
GC2SSC2G0440000 VUS 1 C61 25 42 88 2,79 25 44,15 39,62 3,94 1
GC2SSC3G0440000 VUS 1 1/4 C61 32 42 96 2,79 31 50,8 44,45 3,94 1,1
GC2SSC4G0440000 VUS 1 1/2 C61 40 42 125 2,79 37 60,33 53,72 3,94 1,2
GC2SSC5G0440000 VUS 2 C61 50 42 146 2,79 47 71,42 63,25 3,94 2,3
SAE J518 S6000 - C62
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2SSC6G0110000 VUS 1/2 C62 13 42 67 2,79 13 31,75 25,4 3,94 0,239
GC2SSC7G0110000 VUS 3/4 C62 20 42 80 2,79 19 41,3 31,75 3,94 0,54
GC2SSC8G0110000 VUS 1 C62 25 42 90 2,79 25 47,63 39,62 3,94 0,6
GC2SSC9G0110000 VUS 1 1/4 C61 32 42 99 2,79 31 54 44,45 3,94 0,9
GC2SSCAG0110000 VUS 1 1/2 C61 40 42 130 2,79 37 63,5 53,72 3,94 1,5
GC2SSCBG0110000 VUS 2 C61 50 42 150,6 2,79 47 79,4 63,25 3,94 3,15
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GC2SSC6G0440000 VUS 1/2 C62 13 42 67 2,79 13 31,75 25,4 3,94 0,239
GC2SSC7G0440000 VUS 3/4 C62 20 42 80 2,79 19 41,3 31,75 3,94 0,54
GC2SSC8G0440000 VUS 1 C62 25 42 90 2,79 25 47,63 39,62 3,94 0,6
GC2SSC9G0440000 VUS 1 1/4 C61 32 42 99 2,79 31 54 44,45 3,94 0,9
GC2SSCAG0440000 VUS 1 1/2 C61 40 42 130 2,79 37 63,5 53,72 3,94 1,5
GC2SSCBG0440000 VUS 2 C61 50 42 150,6 2,79 47 79,4 63,25 3,94 3,15
