Bloc de vannes de sécurité pour l'industrie sidérurgique

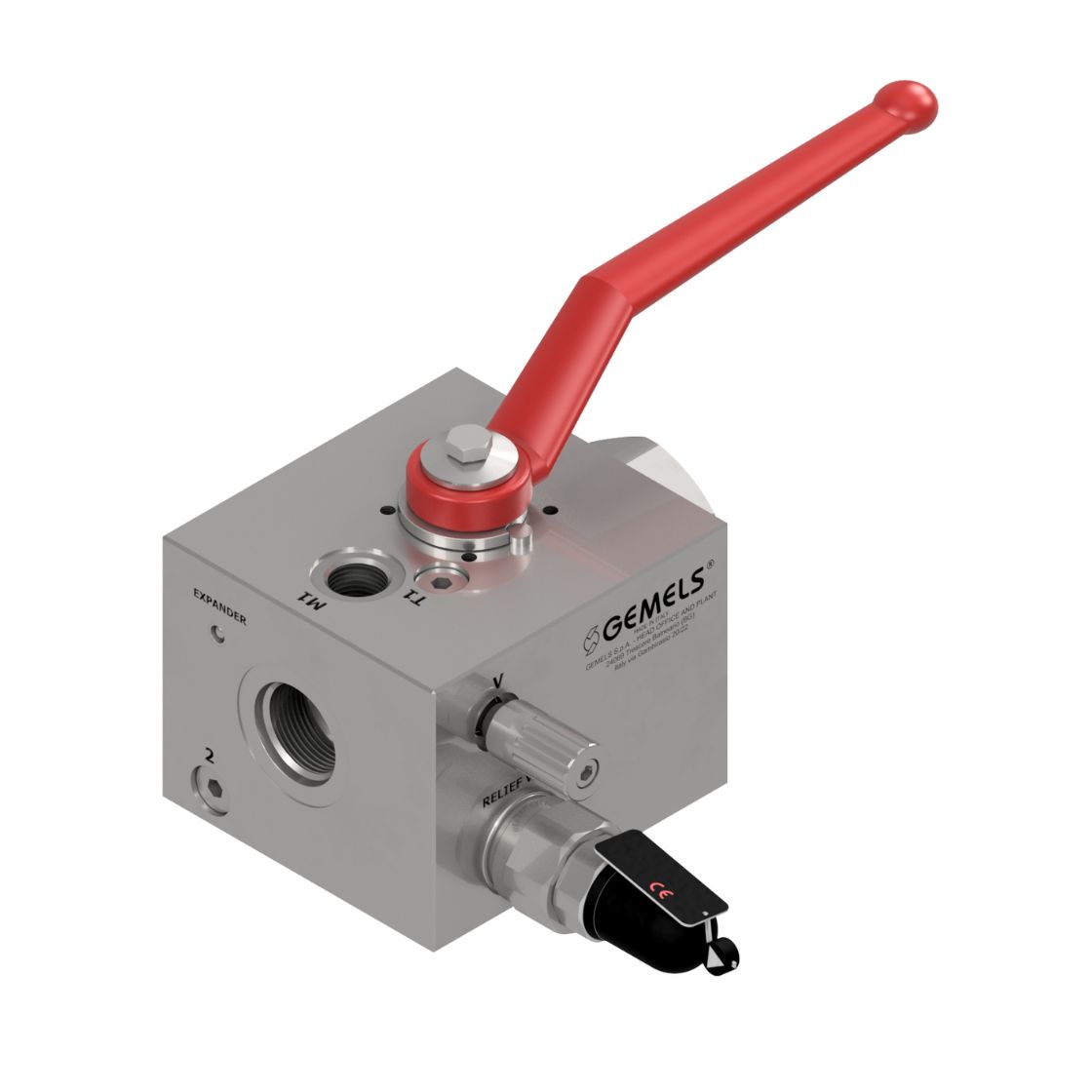

SAFETY VALVE

Manuel et avec solénoïde

La soupape de sécurité est un bloc d’isolation et de drainage hydraulique avec des fonctions de sécurité conçu pour les accumulateurs hydrauliques. Le bloc se compose d’au moins trois éléments de base.

  1. La vanne principale est une vanne à bille (BV), chargée d’intercepter et d’isoler l’accumulateur du système hydraulique.
  2. Le composant de sécurité est une soupape de sécurité automatique (DBV), préréglée à la pression requise.
  3. Le système de drainage manuel est actionné par une vanne à pointeau (V), qui permet au fluide de s’écouler.
  4. L’électrovanne (SV), qui permet de vidanger le fluide à distance, est un composant optionnel.

Tous les modèles sont équipés d’une soupape de sécurité à action directe, qui vidange le fluide en cas d’augmentation anormale de la pression. En tant que composant de sécurité, elle est certifiée, étalonnée et marquée CE conformément à la directive européenne relative aux équipements sous pression (DESP) 2014/68/UE.

Pour des raisons de sécurité, il est essentiel d’installer le bloc de la soupape de sécurité le plus près possible des accumulateurs. La soupape de sécurité est entièrement conforme à toutes les exigences de sécurité énoncées à l’annexe I de la directive PED 2014/68/UE.

Caractéristiques générales

  • Température : -20°C + 90°C
  • Filetage : BSP, NPT, SAE J1926
  • Matériau : acier au carbone phosphaté
  • Plage de viscosité du fluide : 10 – 40cSt
  • Disponible avec électrovanne Alimentation : 24VDC, 105VDC, 110V, 220V, P=18W
pdf ( 1.72 MB )
Détails techniques
SAFETY VALVE MANUAL AND SOLENOID OPERATED
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00305 10 42 59 117 99 125 193 110 117 10 G3/8 137 M33×2 9 G1/2
PG00331 10 42 59 117 99 125 193 110 117 10 N3/8 137 M33×2 9 N1/2
PG00332 10 42 59 117 99 125 193 110 117 10 SAE6 9/16-18 UNF 137 M33×2 9 SAE8 3/4-16 UNF
PG00306 20 42 74 144 119 108 182 200 121 20 G1 157 M33×2 14 G1/2
PG00333 20 42 74 144 119 108 182 200 121 20 N1 157 M33×2 14 N1/2
PG00334 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 157 M33×2 14 SAE8 3/4-16 UNF
PG00351 25 42 87 152 129 119 187.5 200 132 25 G1 168 M33×2 14 G1/2
PG00352 25 42 87 152 129 119 187.5 200 132 25 N1 168 M33×2 14 N1/2
PG00353 25 42 87 152 129 119 187.5 200 132 25 SAE16 1-5/16-12 UNF 168 M33×2 14 SAE8 3/4-16 UNF
PG00307 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 189 M33×2 17 G1/2
PG00335 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 189 M33×2 17 N1/2
PG00336 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 189 M33×2 17 SAE8 3/4-16 UNF
SAFETY VALVE MANUAL OPERATED
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
PG00296 10 42 59 117 99 125 193 110 108 10 G3/8 75 M33×2 9 G1/2
PG00325 10 42 59 117 99 125 193 110 108 10 N3/8 75 M33×2 9 N1/2
PG00326 10 42 59 117 99 125 193 110 108 10 SAE6 9/16-18 UNF 75 M33×2 9 SAE8 3/4-16 UNF
PG00297 20 42 74 144 119 108 182 200 121 20 G1 95 M33×2 14 G1/2
PG00327 20 42 74 144 119 108 182 200 121 20 N1 95 M33×2 14 N1/2
PG00328 20 42 74 144 119 108 182 200 121 20 SAE16 1-5/16-12 UNF 95 M33×2 14 SAE8 3/4-16 UNF
PG00344 25 42 87 152 129 119 187.5 200 132 25 G1 106 M33×2 14 G1/2
PG00350 25 42 87 152 129 119 187.5 200 132 25 N1 106 M33×2 14 N1/2
PG00298 32 42 99 158 129 119 187.5 200 165.5 32 G1 1/2 127 M33×2 17 G1/2
PG00329 32 42 99 158 129 119 187.5 200 165.5 32 N1 1/2 127 M33×2 17 N1/2
PG00330 32 42 99 158 129 119 187.5 200 165.5 32 SAE24 1-7/8-12 UNF 127 M33×2 17 SAE8 3/4-16 UNF
Certifications
valvole certificate CE
CE PED

La directive CE PED (directive relative aux équipements sous pression) réglemente la conception, la construction, l’équipement et l’installation en toute sécurité des équipements sous pression sur le marché de la Communauté Européenne.

Télécharger : Catalogues et dessins

SAFETY VALVE

DATASHEET
pdf ( 1.72 MB )
