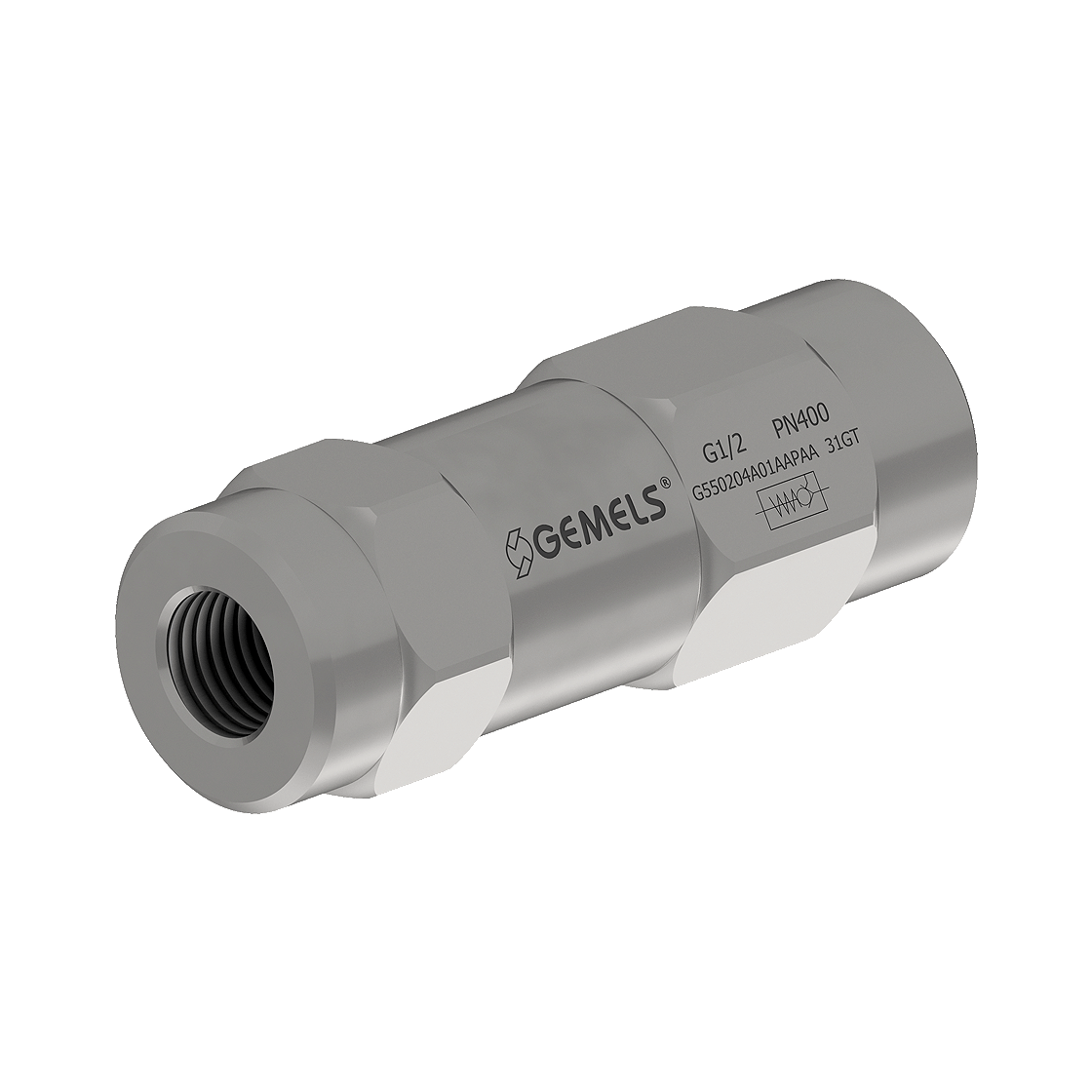

Vannes GPS

GPS

single pilot operated check valves per movimento terra

Vanne pour industrie lourde

Fiche Technique

Acier au carbone

Type VANNE DE BLOCAGE PILOTÉE UNIQUE EFFET 3 VOIS

Dimensions de DN6 à DN25

Filets BSP

Pression jusqu'à PN400

Plage de température de -20°C jusqu'à +100°C

pdf ( 2.40 MB )

Détails techniques

SINGLE PILOT OPERATED CHECK VALVE 3WAY

DIN/ISO 228 BSP

Code de l'article			Type	DN	INCH	PN MPa	A mm	⌀A mm	⌀A/QC mm	B mm	⌀B mm	B1 mm	b mm	C mm	C-BSPP	C RF mm	C RTJ mm	C1 mm	Cavity L mm	Cavity L1 mm	C-D	ch mm	CS	D mm	D1 mm	d mm	⌀d mm	⌀d/QC mm	E mm	⌀E mm	⌀E linea mm	E1 mm	E2 mm	E3 mm	E4 mm	E5 mm	E6 mm	E7 mm	E8 mm	E9 mm	ES.V mm	F mm	F1 mm	Flux max l/min	Flux min-max l/min	G mm	⌀G mm	⌀G* mm	G1 mm	H mm	⌀H mm	H1 mm	I mm	I1 mm	ISO5211	J mm	K mm	⌀K mm	⌀K* mm	n°⌀K mm	⌀K1 mm	L mm	L1 mm	L2 mm	L3 mm	L4 mm	LSCH80 mm	⌀LW mm	⌀LW1 mm	M mm	⌀M mm	N mm	⌀N mm	O-ring	P mm	⌀P mm	Ratio de pilotage	Pressure cracking MPa	Pression max MPa	Pression max pic MPa	Pression max. rotative MPa	Pression max. statique MPa	Pression max woking MPa	Q mm	⌀Q mm	R mm	⌀R mm	⌀RA mm	S mm	⌀S mm	Plage de réglage MPa	Établir une norme MPa	SW mm	SW1 mm	T mm	⌀T mm	U mm	V mm	V1 - V2 C1 - C2GAS - MET	W mm	W* mm	W1 mm	W2 mm	Poids kg	X mm	X* mm	⌀X mm	X1 mm	X-BSPP	Y mm	⌀Y mm	Y1 mm	⌀z mm
G550202A01AARAA			GPS G 1/4				103			36					0.25														11															12																																	1:9	0.25	40																									0.65					0.25
G550203A01AARAA			GPS G 3/8				109			40					0.375														11.5															30																																	1:6	0.5	40																									0.82					0.25
G550204A01AAPAA			GPS G 1/2				120			42					0.5														11															45																																	1:4.5	0.3	35																									0.96					0.25
G550205A01AAPAA			GPS G 3/4				131			55					0.75														14															85																																	1:3.7	0.05	35																									1.95					0.25
G550206A01AAPAA			GPS G 1				165			55					1														14															120																																	1:3.5	0.1	35																									2.35					0.25

disegno tecnico Gemels

Certifications

valvole certificate ATEX ATmosphere EXplosive

CE ATEX

La certification CE ATEX (ATmosphère EXplosive) régit les équipements destinés à être utilisés dans des zones dangereuses sur le marché de la Communauté Européenne.

Télécharger : Catalogues et dessins

GPS

DATASHEET

pdf ( 2.40 MB )
