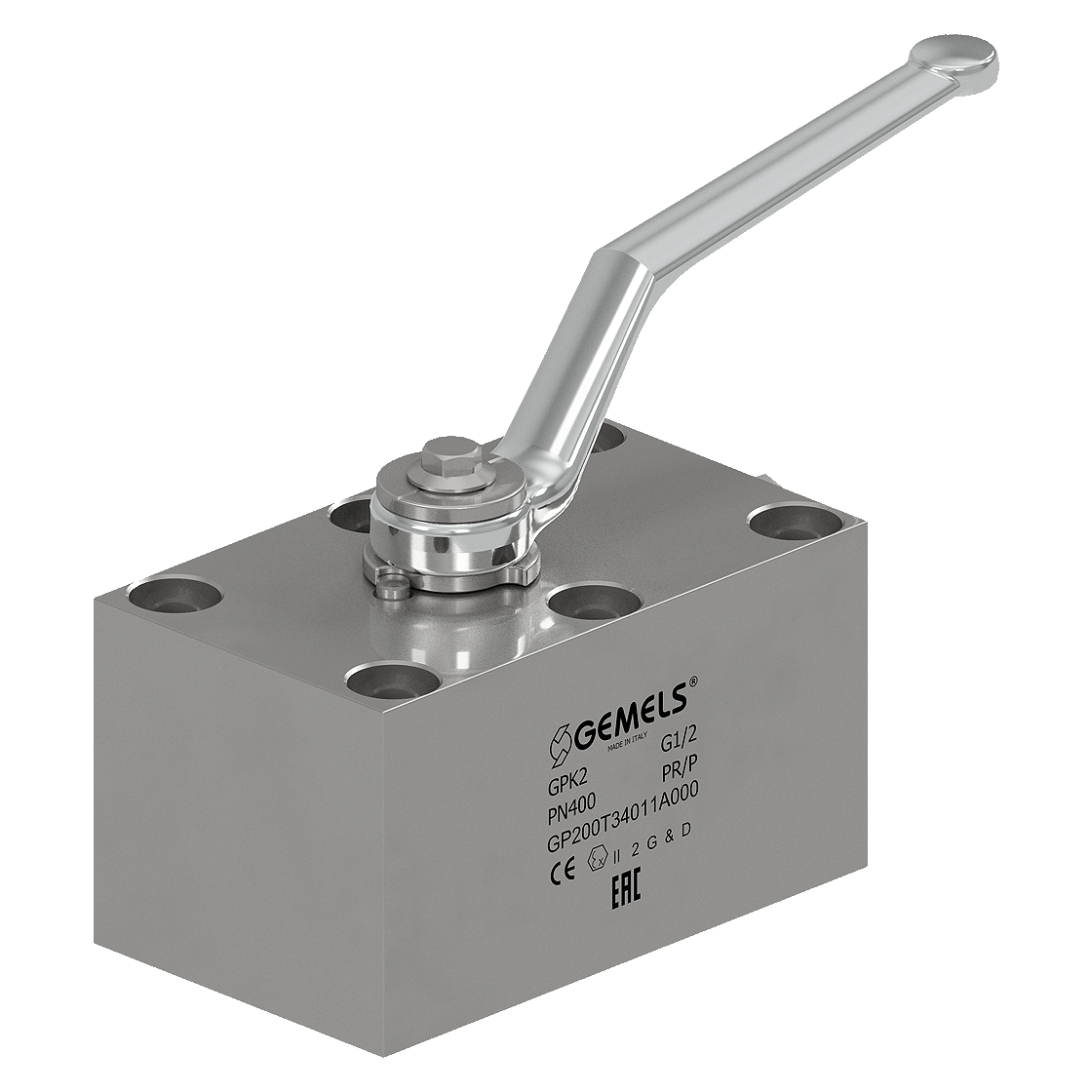

Vannes GPK2

GPK2

valvola a sfera per siderurgia

2 VOIES MANIFOLD

Fiche Technique

Acier au carbone
Type MANIFOLD
Dimensions de DN6 à DN50
Filets Schéma de forage Gemels
Pression jusqu'à PN500
Plage de température de -20°C jusqu'à + 100°C
Découvrir les accessoires
pdf ( 1.22 MB )
Composition du matériau
GPK2 2 vie con manifold
POS Description Q.ty Acier au carbone Acier inoxydable
1 Corps 1 1,0737
2 Adaptateur 1 1,0737
3 Bille 1 1,0737
4 Tige 1 1,0737
5 Siège de la bille 2 POM
6 Manche 1 ZINC
7 Rondelle 1 1,0116
8 Rondelle 1 1,0116
9 Anneau de tige 1 POM
10 Fiche 1 1,0737
11 Seeger 1 1,4301
12 Adaptateur o-ring 1 NBR
13 Adaptateur o-ring 1 NBR
14 Corps o-ring 2 NBR
15 Tige o-ring 1 NBR
16 Vis 1 Din 6921 8.8
17 Back-Up 2 PTFE
Détails techniques
ball valves 2 way manifold
GPK2
ball valves 2 way manifold
DRILLING PATTERN FOR DN6 TO DN10
ball valves 2 way manifold
DRILLING PATTERN FOR DN13 TO DN50
GPK2 - DRILLING PATTERN
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GP200T15011A000 GPK2 6 50 35 22.5 64.5 58 6 7.5 35 34.5 48.5 0.5 9.5 13.5 20 42.5 40 60 61 44.5 6 M6 11.8 7,30 X 2,40 10.5 6.5 9 6 44 27 26.5 0.593 9.5
GP200T25011A000 GPK2 10 50 45 22.5 79.5 70 9.5 11 44 52.5 60 2.5 10 20 27.5 59 55 110 101 54 10 M8 14.9 9.92 X 2.62 13.5 8.5 7.5 9 62.5 40 28.75 1.304 10
GP200T34011A000 GPK2 13 40 55 30 110.5 100 13 11 58 74.5 82 8.5 18 22.5 30 33 69 60 110 111 76 13 M8 24.9 20.64 X 2.62 13.5 8.5 9.5 51 9 92.5 45 44 2.387 18
GP200T43011A000 GPK2 20 35 70 38.5 129 118 20 14 69 87.5 97 9.5 21 25.5 35 39 88.5 70 180 121.5 90 20 M10 29 23.81 X 2.62 16.5 10.5 11.5 60 14 108.5 51 52 4.079 21
GP200T53011A000 GPK2 25 35 79.5 44 146 135 25 14 81 100 111 15 24 30 40 43 98 80 180 131 105 25 M10 34.9 31,42 X 2,62 16.5 10.5 9 66.5 14 124 60 61.25 5.883 24
GP200T63011A000 GPK2 32 35 105.5 58.75 183.5 165 32 14 96 119 137 17 28 39 50 51 124 100 300 124 124 32 M12 39.7 34.59 X 2.62 19 13 11 79 17 147 78 74 12.169 28
GP200T73011A000 GPK2 40 35 115 61.25 201.5 185 37 14 112 156 29 47.5 65 56 133.5 130 300 134 141 40 M16 47.7 42,52 X 2,62 25 16.5 29 85 17 141 95 85 18.624 29
GP200T83011A000 GPK2 50 35 129 72 256.5 240 48 14 136 202 38 56 75 68 147 150 300 147.5 174 48 M20 59.8 53,64 X 2,62 31 21 38 106 17 174 112 106 30.644 38
Certifications
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certification CE ATEX (ATmosphère EXplosive) régit les équipements destinés à être utilisés dans des zones dangereuses sur le marché de la Communauté Européenne.

valvole certificate CE
CE PED

La directive CE PED (directive relative aux équipements sous pression) réglemente la conception, la construction, l’équipement et l’installation en toute sécurité des équipements sous pression sur le marché de la Communauté Européenne.

valvole certificate EAC EurAsian Conformity
EAC

Les certificats et déclarations EAC (EurAsian Conformity) attestent de la conformité des produits qui ont été considérés et évalués comme conformes aux réglementations techniques de l’Union douanière eurasienne, notamment en ce qui concerne les équipements sous pression, les équipements pour atmosphères explosives et les machines.

certificazione UKCA
UKCA

La certification UKCA Ex (UK Conformity Assessed EXplosive atmosphere) réglemente les équipements destinés à être utilisés dans des atmosphères explosives sur le marché britannique.
La certification UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) réglemente la conception, la construction, l’équipement et l’installation en toute sécurité des équipements sous pression sur le marché britannique.

Télécharger : Catalogues et dessins

GPK2

DATASHEET
pdf ( 1.22 MB )

GPK2

DRAWING
Le téléchargement de certains fichiers est réservé aux personnes enregistrées. Si vous n'êtes pas inscrit, veuillez procéder maintenant. Cliquez ici pour vous inscrire
zip ( 797.97 KB )
GPK2 1/4 stp ( 281.39 KB )
GPK2 3/8 stp ( 627.13 KB )
GPK2 1/2 stp ( 649.94 KB )
GPK2 3/4 stp ( 1.06 MB )
GPK2 1 stp ( 1.05 MB )
GPK2 1 1/4 stp ( 357.31 KB )
