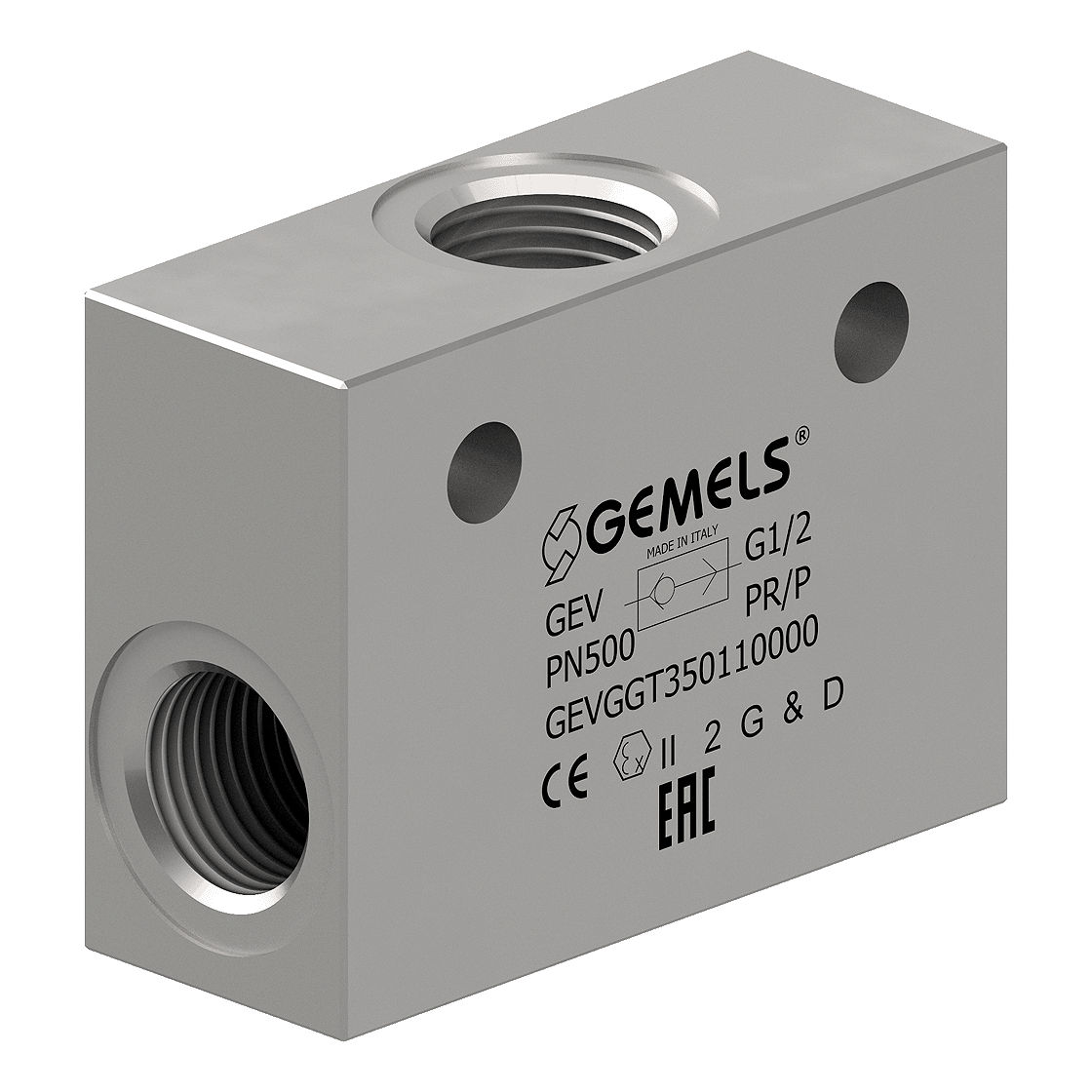

shuttle valve per macchine sollevamento

Vanne pour engins de levage

Fiche Technique

Acier au carbone
Type VANNE DE COMMUTATION
Dimensions de DN6 à DN25
Filets BSP-NPT-SAE
Pression jusqu'à PN500
Plage de température de - 20°C jusqu'à +100°C
pdf ( 647.34 KB )
Composition du matériau
valvola di commutazione GEV
POS Description Q.ty Acier au carbone Acier inoxydable
1 Corps 1 1,0737
2 Adaptateur 1 1,0737
3 Bille 1 UNl3545
Détails techniques
shuttle valve
DIN/ISO 228 BSP
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVGGT120110000 GEV G 1/4 6 50 40 12 65 25 5 G 1/4 44 9 8.5 0.43
GEVGGT220110000 GEV G 3/8 10 50 40 12 65 25 7.5 G 3/8 44 9 8.5 0.4
GEVGGT320110000 GEV G 1/2 13 50 57 18 76 30 11 G 1/2 44 12 8.5 0.82
GEVGGT420110000 GEV G 3/4 20 50 65 22 85 40 15 G 3/4 44 12 8.5 1.38
GEVGGT520110000 GEV G 1 25 50 65 22 95 40 21 G1 60 11 10.5 1.3
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GEVNNT120110000 GEV N 1/4 6 50 40 12 65 25 5 N 1/4 44 9 8.5 0.43
GEVNNT220110000 GEV N 3/8 10 50 40 12 65 25 7.5 N 3/8 44 9 8.5 0.4
GEVNNT320110000 GEV N 1/2 13 50 57 18 76 30 11 N 1/2 44 12 8.5 0.82
GEVNNT420110000 GEV N 3/4 20 50 65 22 85 40 15 N 3/4 44 12 8.5 1.38
GEVNNT520110000 GEV N 1 25 50 65 22 95 40 21 N 1 60 11 10.5 1.3
disegno tecnico Gemels
Certifications
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certification CE ATEX (ATmosphère EXplosive) régit les équipements destinés à être utilisés dans des zones dangereuses sur le marché de la Communauté Européenne.

valvole certificate EAC EurAsian Conformity
EAC

Les certificats et déclarations EAC (EurAsian Conformity) attestent de la conformité des produits qui ont été considérés et évalués comme conformes aux réglementations techniques de l’Union douanière eurasienne, notamment en ce qui concerne les équipements sous pression, les équipements pour atmosphères explosives et les machines.

certificazione UKCA
UKCA

La certification UKCA Ex (UK Conformity Assessed EXplosive atmosphere) réglemente les équipements destinés à être utilisés dans des atmosphères explosives sur le marché britannique.
La certification UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) réglemente la conception, la construction, l’équipement et l’installation en toute sécurité des équipements sous pression sur le marché britannique.

Télécharger : Catalogues et dessins

GEV

DATASHEET
pdf ( 647.34 KB )

GEV

DRAWING
Le téléchargement de certains fichiers est réservé aux personnes enregistrées. Si vous n'êtes pas inscrit, veuillez procéder maintenant. Cliquez ici pour vous inscrire
zip ( 62.02 KB )
GEV 1/4 stp ( 53.86 KB )
GEV 3/8 stp ( 74.79 KB )
GEV 1/2 stp ( 58.32 KB )
GEV 3/4 stp ( 54.37 KB )
GEV 1 stp ( 75.95 KB )
