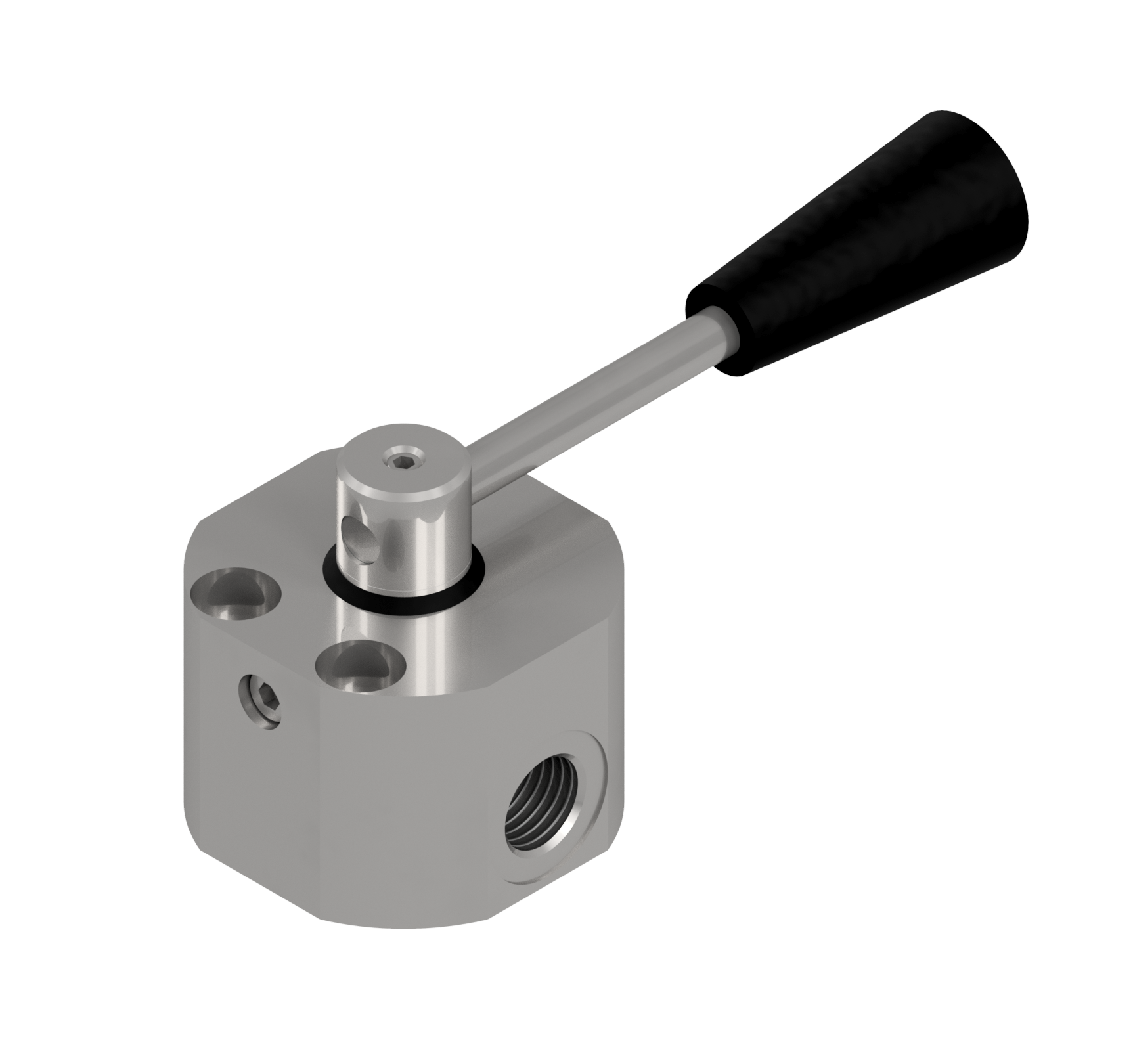

Vanne pour le secteur agricole

DDF3-A

DÉVIATEURS DE FLUX À 3 VOIES

Fiche Technique

Acier au carbone

Type DÉVIATEURS DE FLUX À 3 VOIES

Dimensions de DN6 à DN20

Filets BSP

Pression jusqu'à PN500

pdf ( 1.70 MB )

Détails techniques

3 WAY FLOW DIVIDERS WITH OPEN/CLOSED CENTER

Code de l'article			Type	DN	INCH	PN MPa	A mm	⌀A mm	⌀A/QC mm	B mm	⌀B mm	B1 mm	b mm	C mm	C-BSPP	C RF mm	C RTJ mm	C1 mm	Cavity L mm	Cavity L1 mm	C-D	ch mm	CH1 mm	CS	D mm	D1 mm	d mm	⌀d mm	ØD mm	⌀d/QC mm	E mm	⌀E mm	⌀E linea mm	E1 mm	E2 mm	E3 mm	E4 mm	E5 mm	E6 mm	E7 mm	E8 mm	E9 mm	ES.V mm	F mm	F1 mm	Flux max l/min	Flux min-max l/min	G mm	⌀G mm	⌀G* mm	G1 mm	H mm	⌀H mm	H1 mm	I mm	I1 mm	ISO5211	J mm	K mm	⌀K mm	⌀K* mm	n°⌀K mm	⌀K1 mm	L mm	L1 mm	L2 mm	L3 mm	L4 mm	LSCH80 mm	⌀LW mm	⌀LW1 mm	M mm	⌀M mm	ØM1 mm	N mm	⌀N mm	O-ring	P mm	⌀P mm	Ratio de pilotage	Pressure cracking MPa	Pression max MPa	Pression max pic MPa	Pression max. rotative MPa	Pression max. statique MPa	Pression max woking MPa	Q mm	⌀Q mm	R mm	⌀R mm	⌀RA mm	S mm	⌀S mm	Plage de réglage MPa	Établir une norme MPa	SW mm	SW1 mm	T mm	⌀T mm	U mm	V mm	V1 - V2 C1 - C2GAS - MET	W mm	W* mm	W1 mm	W2 mm	Poids kg	X mm	X* mm	⌀X mm	X1 mm	X-BSPP	Y mm	⌀Y mm	Y1 mm	⌀z mm
NDF4G010000			DDF3-A G1/4	6		500	42			14				150											60						60													62								120								8,5																																											22				0,95	26
NDF4G010001			DDF3-A G1/4	6		500	42			14				150											60						60													62								120								8,5													G1/4																														22				0,95	26
NDF4G020000			DDF3-A G3/8	10		500	42			14				150											60						60													62								120								8,5													G3/8																														22				0,95	26
NDF4G020001			DDF3-A G3/8	10		500	42			14				150											60						60													62								120								8,5													G3/8																														22				0,95	26
NDF4G030000			DDF3-A G1/2	13		500	45			16				152,5											65						65													65								120								8,5													G1/2																														22				1,25	26
NDF4G030001			DDF3-A G1/2	13		500	45			16				152,5											65						65													65								120								8,5													G1/2																														22				1,25	26
NDF4G040000			DDF3-A G3/4	20		500	54			23				160											80						80													75								120								10,5													G3/4																														26				2,14	32
NDF4G040001			DDF3-A G3/4	20		500	54			23				160											80						80													75								120								10,5													G3/4																														26				2,14	32

Télécharger : Catalogues et dessins

DDF3-A

DATASHEET

pdf ( 1.70 MB )
