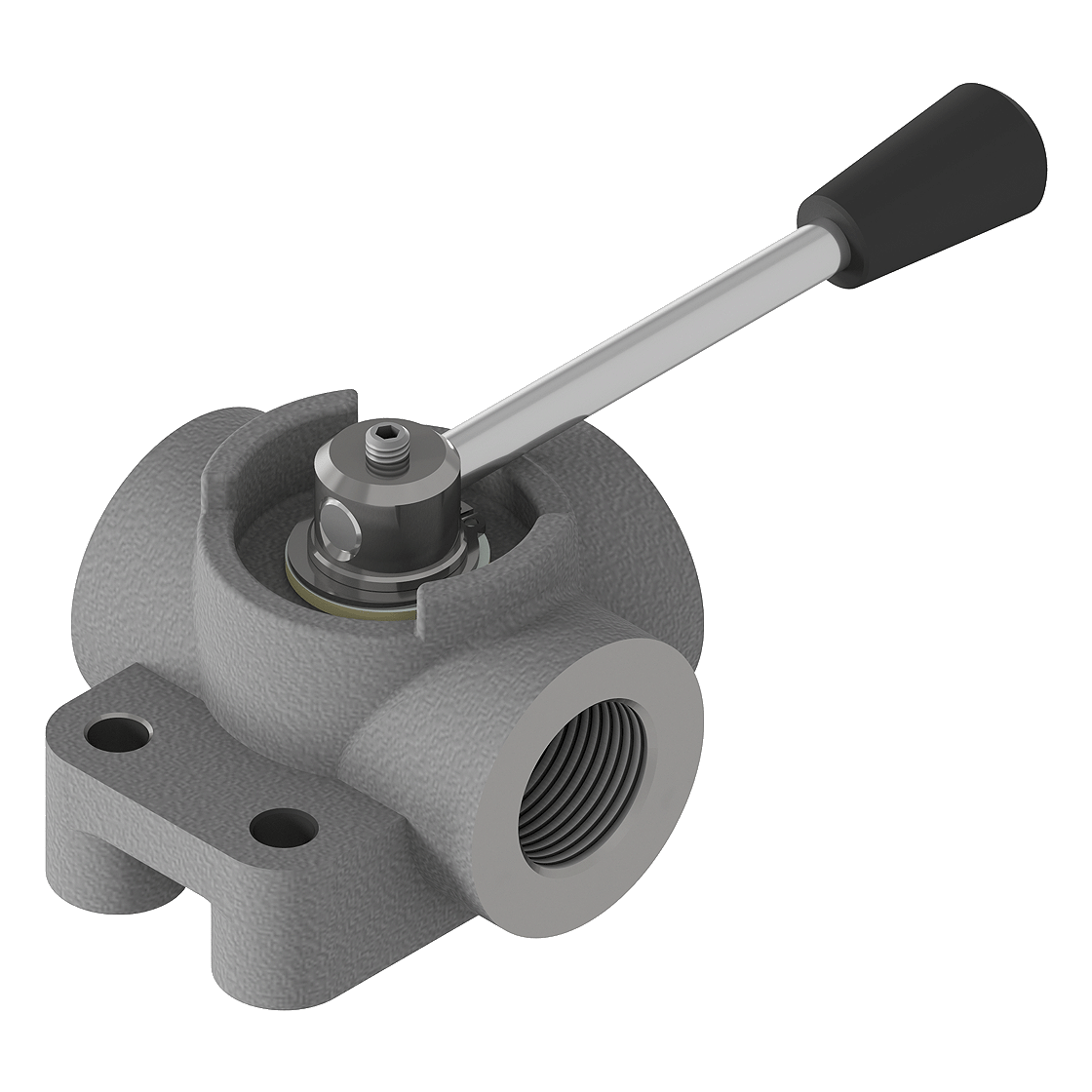

Vannes DDF

DDF

deviatore di flusso

Vanne pour le secteur industriel

Fiche Technique

Acier au carbone
Type DÉVIATEURS DE FLUX À 3 VOIES
Dimensions de DN6 à DN25
Filets BSP
Pression jusqu'à PN300
pdf ( 1.27 MB )
Détails techniques
flow diverter 3way
3 WAYS FLOW DIVIDERS WITH OPEN CENTRE
Code de l'article Type DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flux max l/min Flux min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de pilotage Pressure cracking MPa Pression max MPa Pression max pic MPa Pression max. rotative MPa Pression max. statique MPa Pression max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Plage de réglage MPa Établir une norme MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Poids kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NDF1G010000 DDF3 BSP 1/4 - 140 G 1/4 128 62 77 21 73 40 24 8.5 169 35 41 30 14.5 0.95
NDF1G020000 DDF3 BSP 3/8 - 380 G 3/8 128 62 77 21 73 60 24 8.5 169 35 41 30 14.5 0.89
NDF1G030000 DDF3 BSP 1/2 - 120 G 1/2 128 70 96 25 85 90 32 10.5 180 40 52 25 17 1.45
NDF1G040000 DDF3 BSP 3/4 - 340 G 3/4 125 80 100 28 90 120 32 10.5 180 45 55 22 14 1.82
NDF1G050000 DDF3 BSP 1" - 100 G 1 140 90 115 32.5 96 200 32 11 207 56 67 22 17 2.5
Télécharger : Catalogues et dessins

DDF

DATASHEET
pdf ( 1.27 MB )
